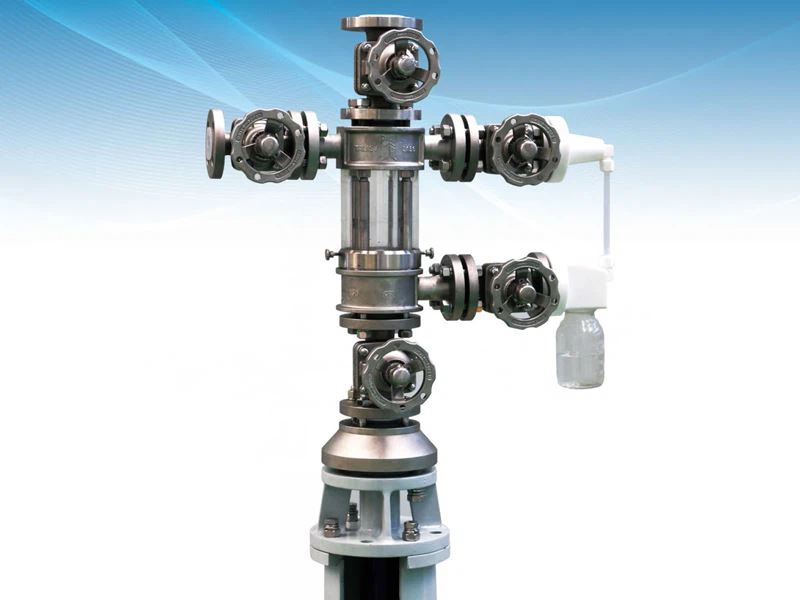

반응기용 수동 샘플링 시스템:
이 시스템은 부식 방지 수동 샘플링 장치입니다. 샘플링 매체와 접촉하는 부품은 부식 방지 목적을 달성하기 위해 PFA 또는 불소로 라이닝되어 있습니다. 삽입 파이프(불소 라이닝/유리 라이닝)와 일치하는 테프론 흡입 파이프는 샘플 아래에 잠겨 있습니다. 매체 액체를 용기에 넣어 공정의 안정성을 높입니다. 매체는 진공 청소를 통해 시스템 내에서 안전하고 신속하게 샘플링됩니다.
샘플러 설치 및 샘플링 단계:
설치 절차
1.반응기의 해당 노즐에 (삽입관)을 설치하고 볼트를 체결합니다.
2. 샘플링 시스템의 하단(베이스)을 (다이어프램 밸브 1)에서 분리하고 (베이스)를 (삽입 파이프)의 상단에 설치합니다.
3. 테프론 외부 플랜지(흡입 파이프)를 (베이스)의 내부 공간에 넣고, 테프론 외부 플랜지(흡입 파이프)가 (밸브 시트)의 밀봉 표면에 일치합니다.
4. 샘플링 시스템 본체의 나머지 부분을 연결하고 조여 (베이스)의 밀봉 부분이 단단하고 누출이 없는지 확인하십시오.
참고: 장치를 작은 직경의 파이프와 연결할 경우 베이스 부분이 취소될 수 있습니다.
샘플링 절차
1. 시작하기 전에 확인하고 확인하십시오.
a.모든 다이어프램 밸브가 닫혀 있습니다.
b. 샘플링 시스템 내부와 외부에 잔류물이 없으며 사이트글래스에 손상이 없습니다.
c.진공 시스템은 해당 진공 인터페이스에 연결되어 있으며 씰에 누출이 없는지 확인합니다.
d.{{0}}.2~0.3 MPa 질소 가스 소스는 역풍에 사용됩니다.
e.1개의 예비 150/250ml 붕규산 유리 샘플링 병이 필요합니다.
2. 흡입:
a.Open(다이어프램 밸브 1).
b. 시간 내에 (다이어프램 밸브 2)를 엽니다.
c.관찰(시점창). 플로터가 천천히 상승하고 매체가 투시창 창을 채웁니다.
d.닫습니다(다이어프램 밸브 1 및 다이어프램 밸브 2).
3.샘플링
a.열립니다(다이어프램 밸브 3).
b.열기(다이어프램 밸브 4). 샘플링 병의 복용량을 관찰합니다.
c.닫습니다(다이어프램 밸브 3 및 다이어프램 밸브 4).
d.(샘플링 병)을 제거하고 병 입구를 밀봉합니다. 푸틴(예비 샘플링 병).
e.열림(다이어프램 밸브 1) - 열림(다이어프램 밸브 5) - 열림(다이어프램 밸브 3 및 다이어프램 밸브 4).
질소를 사용하여 시스템의 잔류 매체를 용기에 다시 불어 넣습니다.
f.닫습니다(다이어프램 밸브 1, 다이어프램 밸브 3, 다이어프램 밸브 4 및 다이어프램 밸브 5).
g.샘플링이 완료되었습니다.
연속 샘플링 시스템을 사용한 반응기의 세척 과정에 대한 설명:
전체 반응기의 세척 과정에서 위의 샘플링 단계에 따라 샘플링 시스템의 내부 세척 및 퍼지를 수행할 수 있습니다.
