반응기용 자동 샘플링 시스템

반응기용 자동 샘플링 시스템:

이 시스템은 온라인 방식 샘플링 장치입니다. 매체와 접촉하는 부분은 방식 목적을 달성하기 위해 PFA 또는 불소로 라이닝되어 있습니다. 삽입 파이프(불소 라이닝/유리 라이닝)와 일치하는 테프론 흡입 파이프는 용기 내 매체 액체 아래에 잠겨 프로세스의 안정성을 높입니다. 다이어프램 펌프는 깨끗한 압축 공기로 구동되고 샘플은 샘플링 시스템의 폐쇄 순환 루프에서 흐르므로 빠르고 안전하며 오염이 없습니다.

샘플러 설치 및 샘플링 단계:

설치 절차

1. 반응기의 해당 노즐에 (삽입파이프)를 설치하고 볼트로 고정합니다.

2. 샘플링 시스템의 하단부(베이스)를 (다이어프램 밸브 1)에서 분리하고 (베이스)를 (삽입 파이프)의 상단부에 설치합니다.

3. 테프론 외부 플랜지(흡입 파이프)를 (베이스)의 내부 공동에 넣고, (흡입 파이프)의 테프론 외부 플랜지가 (밸브 시트)의 밀봉 표면에 맞춰집니다.

4. 샘플링 시스템 본체의 나머지 부분을 연결하고 조여 (베이스)의 밀봉 부분이 단단하고 누출이 없는지 확인합니다.

샘플링 절차

1. 시작하기 전에 확인하고 확인하세요:

a.모든 다이어프램 밸브가 닫혀 있습니다.

b. 샘플링 시스템 내부와 외부에 잔류물이 없으며, 사이트글라스가 손상되지 않습니다.

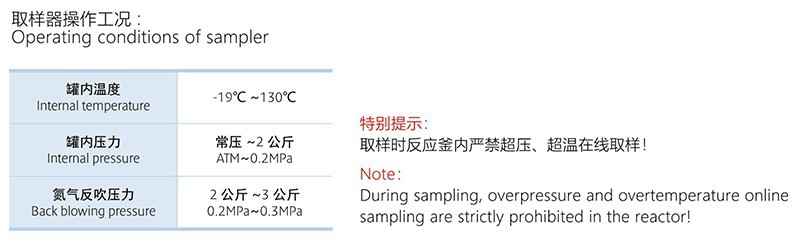

c. 다이어프램 펌프에 {{0}}.2~0.3 MPa의 깨끗한 공기 압력을 채웁니다.

d.{{0}}.2~0.3 MPa 질소가스원을 역풍에 사용한다.

e. 여분의 150/250ml 붕규산유리 샘플링 병이 필요합니다.

2. 순환 루프:

a.밸브 1을 엽니다.--밸브 2를 엽니다.

b. 엽니다(다이어프램 펌프). 펌프가 작동합니다.

c. 관찰합니다(시야창). 창은 매질로 채워지고 동시에 샘플링 순환 루프 상태가 형성됩니다.

3. 샘플링:

a. (샘플링 밸브 핸들)을 누릅니다. 샘플링 병의 용량을 관찰하고 적절한 시기에 샘플링 밸브 핸들을 놓습니다.

b. (다이어프램 펌프)를 끕니다.

c. 샘플링 병 내의 배출 과정. 탱크가 대기압일 때: 열림(다이어프램 밸브 3)-닫힘(다이어프램 밸브 3). 탱크 내 압력이 0.2MPa 이하일 때: 열림(테프론 니들 밸브)-닫힘(테프론 니들 밸브). 참고: 유해 가스는 안전한 저장 장치로 배출하세요.

d. (샘플링 병)을 제거하고 병 입구를 밀봉합니다(예비 샘플링 병).

e. (다이어프램 밸브 4)를 열어 (질소)를 만들어 시스템 내 잔류 매체를 용기로 다시 불어넣습니다. (다이어프램 밸브 4)를 닫습니다.

f.닫기(다이어프램 밸브 2)-닫기(다이어프램 밸브 1).

g. 샘플링이 완료되었습니다.

자동 샘플링 시스템을 사용한 Rector의 세척 프로세스에 대한 설명:

전체 반응기의 세척 과정 동안, 샘플링 시스템의 내부 세척 및 퍼지는 위의 샘플링 단계에 따라 수행될 수 있습니다.
